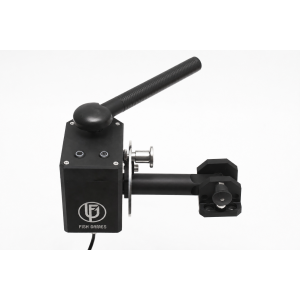

Электронный ротатор Fish Games

Характеристики
  • Напряжение
    12 Вольт
  • Способ управления
    педаль/брелок
  • Скорость вращения
    регулируемая
  • Автопоиск
    160 градусов
  • Длинна штанги
    900мм – 1350мм
Смотреть все...
  • 175 000 Р

Артикул:
Наличие: в наличии
Самовывоз: сегодня
Доставка: 21 мая
  • - +

Комплектация

Базовый комплект:

- корпус привода с установленной осью и опорной площадкой;

- нержавеющая телескопическая штанга;

- блок управления ротатором;

- универсальная педаль;

- кабель для зарядки педали;

- 2 пульта дистанционного управления для ротатора;

- комплект проводов для подключения;

- фиксатор резьбы;

- крепление в Т-паз;

- 3 болта для крепления в Т-паз.


Электронный блок управления режимом «Перспектива»:

- электронный блок управления;

- 2 пульта дистанционного управления;

- поворотный электронный кронштейн;

- нулевое крепление;

- комплект проводов для подключения.

Органы управления

1. Корпус привода

2. Опорная площадка

3. Поворотная ось

4. Поворотная пластина

5. Поворотный плунжер

6. Плунжер положения

7. Ручка со светонакопительным элементом

8. Кнопка включения/выключения питания ротатора

9. Нержавеющая телескопическая штанга

10. Кронштейн-хомут телескопической штанги

11. Кронштейн нулевого угла датчика

Органы управления педали

1. Тумблер питания

Управляет включением и выключением педали. Имеет три положения:

    - вверх — беспроводной режим;

    - среднее положение — питание выключено;

    - вниз — проводной режим.

2. Потенциометр регулировки скорости

Используется для настройки скорости вращения ротатора

3. Левая педаль

Запускает поворот ротатора в левую сторону.

4. Правая педаль

Запускает поворот ротатора в правую сторону.

5. Разъём для зарядки педали

Предназначен для подключения зарядного устройства.

6. Кнопка удержания курса

Используется для фиксации выбранного направления вращения в автоматическом режиме.

7. Разъём подключения к блоку управления

Блок управления

1. Разъем подключения кабеля питания

2. Разъем подключения привода ротатора

3. Разъем подключения педали

Органы управления пульта

1. Кнопка поворота ротатора вправо

2. Кнопка поворота ротатора влево

3. Кнопка удержания курса

4. Кнопка включения режима «Автопоиск»

Способы крепления

Ротатор устанавливается на планширь и комплектуется крепёжным нержавеющим уголком для монтажа в Т-паз. В комплект также входят 3 болта для надёжного крепления в Т-паз.

Режим «Перспектива»

В комплект поставки входит электронный блок управления датчиком Panoptix и аналогичными системами для работы в режиме «Перспектива» (Perspective Mode).

Управление осуществляется с помощью эргономичного пульта, который позволяет оперативно корректировать положение датчика в процессе работы. Пульт оснащён кронштейном и ремешком, поэтому его можно удобно закрепить на спиннинге, штурвале или ручке ротатора.

В комплект режима «Перспектива» входят:

- 2 пульта управления;

- поворотный электронный кронштейн;

- нулевое крепление;

- провода для подключения.

Устройство полностью совместимо с ротатором Fish Games, а также с другими ротаторами с диаметром штанги 20 мм.

Два режима управления педалью

Педаль управления поддерживает проводной и беспроводной режим работы.

В беспроводном режиме управление осуществляется без подключения кабеля, а готовность к работе подтверждается жёлтым светодиодом.

В проводном режиме педаль подключается к блоку управления комплектным кабелем, при этом загораются красный и желтый светодиоды.

Переключение между режимами выполняется одним тумблером на корпусе педали.

Использование фиксатора резьбы

При сборке ротатора штангу необходимо устанавливать с применением фиксатора резьбы, который входит в комплект поставки. Это обеспечивает надёжную фиксацию соединения и снижает риск самопроизвольного ослабления крепежа в процессе эксплуатации.

Также плунжер положения, который вкручивается в корпус ротатора и отвечает за фиксацию горизонтального и вертикального положения, рекомендуется устанавливать с использованием фиксатора резьбы.

Применение фиксатора резьбы повышает надёжность соединений и способствует стабильной работе устройства.

Ротатор Fish Games — это электронное устройство, предназначенное для вращения датчика эхолота (подходит для моделей Panoptix LiveScope, ActiveTarget и других). Управление ротатором осуществляется несколькими способами:

  • Педалью.
  • Пультом дистанционного управления.
  • В ручном режиме.

Ротатор подходит для установки на различные корпуса лодок благодаря разнообразию креплений. Основные функции устройства включают:

  • Регулировку скорости вращения.
  • Автоматический поиск.
  • Удержание направления.

Ротатор оснащен телескопической штангой из нержавеющей стали и защищен от влаги в соответствии с стандартом IP65.

Кронштейн нулевого угла для датчика LiveScope изготовлен из материала AMG и оснащен светонакопительным элементом на ручке, что обеспечивает удобство использования ротатора в ночное время (зарядка происходит от фонаря).

Варианты крепления ротатора:

  • Т-Паз.
  • Рейлинги.
  • На борт.

Стороны установки ротатора:

  • На правый борт (по ходу движения судна).
  • На левый борт (по ходу движения судна).

Контакты для приобретения ротатора:

Возможные неисправности и способы их устранения


Ошибка

Возможные причины

Способ устранения

Не включается

Не подается питание 12в на контроллер

Проверьте правильность подключения питания. Возможно перепутана полярность.

Не загораются светодиоды после включения питания на педалях

Полностью разряжен аккумулятор. Нет возможности показать это с помощью красного индикатора (4).

Подключите зарядное устройство TYPE-C убедитесь, что зажегся красный светодиод процесса зарядки аккумулятора. Дождитесь, когда аккумулятор зарядится и зажжется зеленый светодиод.

Желтый индикатор не горит.

Нет связи между педалью и контроллером. Превышено предельное расстояние между педалью и контроллером. На данной частоте есть устройство создающее помехи.

Проверьте питание и заряд аккумулятора на педалях. Уменьшите расстояние между педалью и контроллером. Выключите блокирующее устройство.

Не включается режим удержания

Контроллер наклонился более 20 градусов.

Выровняйте вертикальное положение контроллера.

Загорелся красный индикатор (4)  на блоке педалей.

Низкий заряд аккумулятора

Зарядите аккумулятор

Неравномерное вращение при управлении с брелка, от педалей все - ок

Превышено допустимое расстояние между брелком и блоком педалей. Разрядилась батарейка

Уменьшить расстояние до педалей. Заменить батарейку в брелке А27 12В

Не срабатывают кнопки на брелке

Питание на батарее меньше допустимого

Замените батарейку А27 12В в брелке

Другие ошибки


Обратитесь к вашему продавцу за сервисной поддержкой

Доставка в регионы

Ознакомиться с тарифами на доставку в Ваш регион:

Самовывоз

Если вы проживаете в Димитровграде, то у вас есть возможность забрать свой интернет-заказ самостоятельно в офисе нашей компании, расположенном по адресу:

  • Ульяновская область, г. Димитровград, ул. 9-ая линия 23ж
  • Время получения заказа уточняйте по телефону

Оплата

Оплата заказов на нашем сайте осуществляется через безопасную и надежную платежную систему Robokassa. Мы принимаем самые популярные и удобные способы оплаты.

После оформления заказа вы будете перенаправлены на защищенную страницу платежного шлюза, где сможете выбрать подходящий для вас способ оплаты.

Доступные способы оплаты:

1. Банковские карты
Вы можете безопасно оплатить заказ банковской картой любого российского банка. Мы принимаем к оплате:

  • Visa (всех видов)

  • Mastercard (всех видов)

  • Мир

2. Яндекс.Пэй (Yandex Pay)
Современный и быстрый способ оплаты. Если у вас есть аккаунт в Яндекс, вы можете оплатить покупку в один клик, не вводя данные карты каждый раз. Система автоматически подставит ваш привязанный способ оплаты.

3. Оплата частями (Сплит)
Хотите разделить оплату на несколько частей? Вы можете воспользоваться услугой «Оплата частями» от Яндекс.Пэй.

  • Сумма заказа делится на 4 равных платежа.

  • Первый платеж — сейчас, остальные — раз в две недели.

  • Переплата 0%.

Услуга предоставляется банками-партнерами Яндекс.Пэй. Подробные условия уточняйте в вашем банке.

4. Pay СБП (по QR-коду)
Удобный способ для клиентов банков, поддерживающих Систему Быстрых Платежей (СБП).

  • На странице оплаты просто отсканируйте QR-код через мобильное приложение вашего банка.

  • Подтвердите платеж. Деньги спишутся мгновенно.

5. Банковские приложения (по QR-коду)
Оплачивайте быстро через свои банковские приложения, используя QR-код. Мы поддерживаем:

  • Тинькофф

  • Альфа-Банк

  • МТС Банк

Просто откройте приложение вашего банка, выберите оплату по QR-коду и наведите камеру на код с нашего сайта.

Важно:

  • Все платежи проходят через защищенное соединение.

  • Мы не получаем и не храним данные вашей банковской карты.

  • Внесение средств через платежный шлюз Robokassa происходит мгновенно, и ваш заказ сразу поступает в обработку.

Если у вас возникли трудности с оплатой, пожалуйста, свяжитесь с нами по почте fishgamestlt@gmail.com.

Условия возврата и обмена товара

Если по каким-либо причинам Вы решили отказаться от приобретенного товара, то можете сделать это в соответствии с Законом РФ «О защите прав потребителей» от 07.02.1992 № 2300-1.

Возврат товара надлежащего качества.

Клиент вправе отказаться от заказанного Товара в любое время до его получения, а после получения Товара - в течение 7 (семи) дней, не считая дня покупки.

Возврат Товара надлежащего качества возможен в случае, если сохранены его товарный вид, потребительские свойства, а также документ, подтверждающий факт и условия покупки указанного Товара.

Клиент не вправе отказаться от Товара, имеющего индивидуально-определенные свойства, если указанный Товар может быть использован исключительно приобретающим его Клиентом.

При отказе Клиента от Товара надлежащего качества Продавец должен возвратить ему денежную сумму, уплаченную потребителем по договору, за исключением расходов продавца на доставку от потребителя возвращенного товара, не позднее чем через 10 дней со дня предъявления потребителем соответствующего требования.

Возврат товара ненадлежащего качества

Под товаром ненадлежащего качества подразумевается товар, не способный обеспечить свои функциональные качества из-за существенного недостатка (с наличием дефектов/брака).

Покупатель, которому продан товар ненадлежащего качества, если это не было оговорено продавцом, вправе по своему выбору заявить любое из нижеперечисленных требований:

  • замены на товар аналогичной марки (модели, артикула) или на такой же товар другой марки (модели, артикула) с соответствующим перерасчетом покупной цены;
  • соразмерного уменьшения покупной цены;
  • безвозмездного устранения недостатков товара или возмещения расходов на их исправление покупателем или третьим лицом;
  • вправе отказаться от исполнения договора и потребовать возврата уплаченной за товар суммы.

При возврате технически сложного товара ненадлежащего качества (перечень таких товаров утвержден Постановлением Правительства РФ от 10.11.2011 № 924 «Об утверждении перечня технически сложных товаров») Покупатель имеет право потребовать:

  • замены на товар аналогичной марки (модели, артикула) или на такой же товар другой марки (модели, артикула) с соответствующим перерасчетом покупной цены;
  • отказаться от исполнения договора и потребовать возврата уплаченной за товар суммы.

Все вышеперечисленные требования по возврату товара ненадлежащего качества могут быть предъявлены в следующие сроки:

  • На товар установлен гарантийный срок — в течение всего гарантийного срока;
  • На товар не установлен гарантийный срок — в течение разумного срока, но не более 2 лет.

Интернет-магазин вправе отказать в обмене или возврате товара, если сочтет, что обнаруженный существенный недостаток является следствием неправильной эксплуатации товара.

В случае возникновения разногласий по качеству или причинам возникновения недостатков, Интернет-магазин вправе провести независимую экспертизу за свой счет. Покупатель может участвовать в экспертизе и оспорить ее решение в суде. Если в результате экспертизы установлено, что недостатки товара возникли по вине Покупателя, то Покупатель обязан возместить Интернет-магазину стоимость экспертизы, а также связанные с ее проведением расходы на транспортировку и хранение товара.

Характеристики
  • Напряжение
    12 Вольт
  • Способ управления
    педаль/брелок
  • Скорость вращения
    регулируемая
  • Автопоиск
    160 градусов
  • Длинна штанги
    900мм – 1350мм
  • Вес ротатора
    5250 г
  • Режимы работы
    автопоиск, ручное управление, удержание направления (версия с беспроводной педалью)
